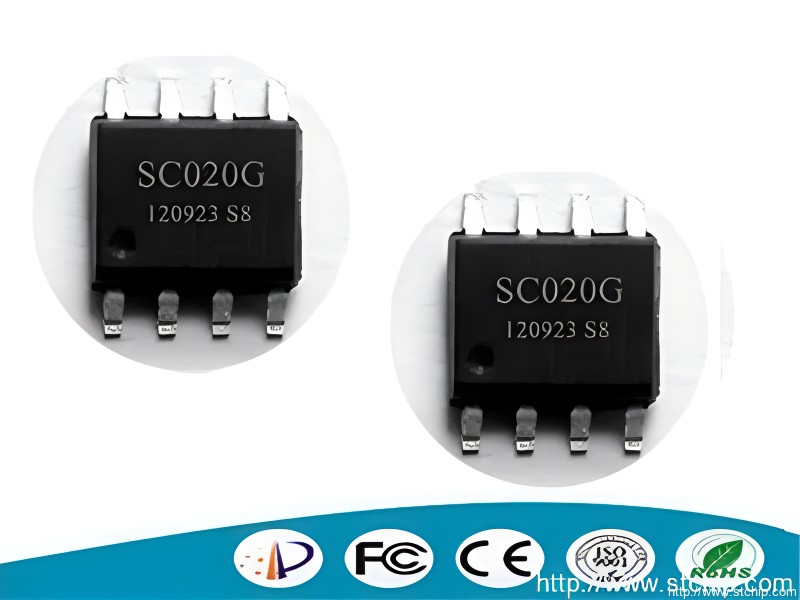

20秒 62段 OTP语音芯片 SC020G

SC020G是专为单片机芯片开发语音功能的一款音质高，成本低，性能稳定，抗干扰强，控制简单，外围元件少的一次性编程（OTP）语音芯片，使用崁入式 OTP EPROM 架构，具2个输入口,2个 I/O 脚，音频输出有 PWM和DAC模式。在 6KHz 采样频率最大可以录制20秒语音 。 两种控制方式 , 按键模式最大可以分63段语音 , 串行脉冲控制模式最大可以分6 2 段语音 . 可将不同的语音资料写录进芯片 ROM 中 . 可应用在很多领域，例如：电子琴、高级玩具、儿童学习机、防盗设备、智能家电、保健与理疗产品、仪器仪表，以及各类自动控制系统等。

2、 产品特点 :

(1) 可编程一次性烧录（ OTP ）语音芯片 .

(2) 语音长度可达20秒（ 6KHz 采样率） .

(3) 音频输出方式为 DAC接外部功放或 PWM 直接驱动8欧0.5W 喇 叭或蜂鸣片 .

(4) 内部集成时钟振荡器 .

(5) 具有按键控制模式、MCU串行控制模式 .

(6) 最大可存放700个语音文件 .

(7) 按键方式最多可加载63段语音；OKY1、OKY2、 I O3、 I O4分别指定 32 、29、 1 、1段语音 ; 串行控制模式最多可支持6 2 段语音 .

(8) 触发防抖时间： 50us （串行）和 10ms （按键）；

(9) 任一输入脚可分别选择 7 种 不 同的触发方式组合；

(10) 支持播放不同采样率的语音文件；

(11) 支持 BUSY 状态输出功能；

(12) 支持低压复位 (LVR) 功能；

(13) 工作电压： DC 2 . 4～3.6 V 。

(14)DIP8/SOP8封装。

串行控制模式

串行控制模式是通过在 DATA 线上发送不同的脉冲数量以达到控制语音地址的目的，该控制模式具有控制端口少，可控制语音地址数量多等优点。常用于 MCU控制的场合。如串行PWM控制时，先发送 100us 的高电平 RESET 信号，等待100us 后 DATA 发送 N 个 100us 的脉冲信号 , 发送完脉冲信号后等待 200us开始播放第 N 地址语音， BUSY 脚输出高电平 .

按键控制模式(PWM)电路：

按键控制模式(DAC)电路:

串行控制模式(PWM)电路:

串行控制模式(DAC)电路:

串行PWM时序如下图所示

串行DAC时序如下图所示

驱动参加子程序：

数据手册下载

 中文：SC020G.PDF

英文：SC02G_EN.PDF
