语音主控SC080H16F外接SPI FLASH

SC080H16F模块有DIP20（带FLASH存储器及外围电路）封装,2.4V-5V电压,体积小,外围简单,性能稳定,单片机控制最多分62段语音，控制程序简单，价格便宜,适合用于产品上做语音提示,语音导航,语音报数，语音报警等让你的产品更人性,更有档次.由于芯片是一次性的语音芯片不用开模费,没有最低起订量要求.客户可以提供声音或文字并填写定制要求表发给我们制作，如需咨询或技术服务欢迎来电:0755-81796865-258;13823368981

【SC080H芯片产品规格】：DIP16、SOP16

【电压范围】：2.4V-5V

【输出方式】：

PWM输出（直接接0.5W8欧喇叭即可出声音）

DAC输出方便接其他功放线路

二、 主要功能参数：

 工作电压：2.4V-5V

 内阻震荡外围元件少

 可定PWM或DAC音频输出

 DIP16/SOP16封装

 MCU常用串行脉冲控制和按键控制

 最大支持62段语音

根据外挂或者内置SPI-Flash的不同，播放时长也不同，支持2M～32Mbit的SPI-Flash存储器。

支持加载WAV音频格式。

•
• 应用范围：
• 家电行业：电磁炉、电饭煲、冰箱、洗衣机、空调、风扇等等

  安防报警：倒车雷达、叉车报警器、家庭防盗等

  医疗器械：弱视治疗仪、血压计、臭氧治疗仪等等

  广告媒体：语音广告牌、镜子广告机、迎宾器等等

  玩具系列：语音识别、小汽车，布娃娃等等

  智能交通：一卡通设备、红绿灯提醒等等

  交通工具：语音电动车，语音公交站等

  电路图：

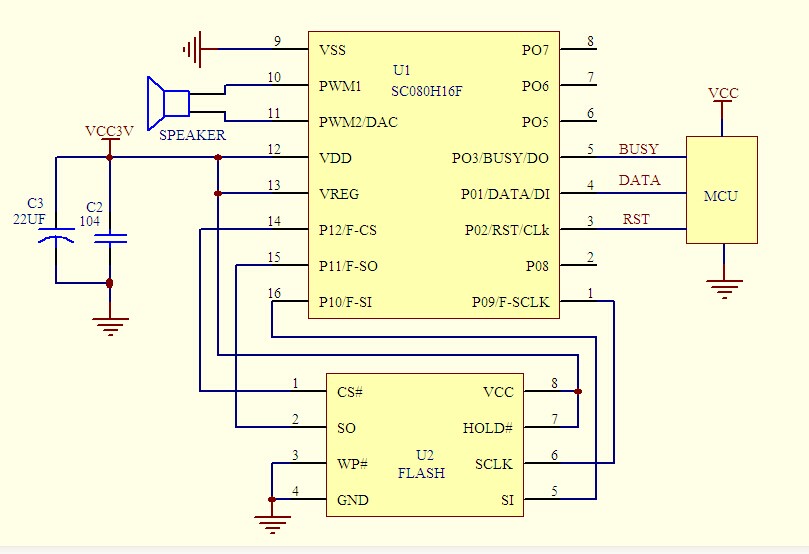

  串行控制模式(PWM)电路

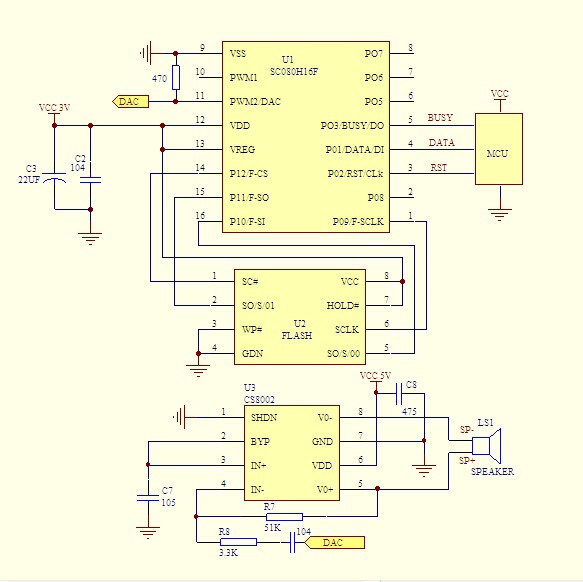

  串行控制模式(DAC)电路:







  串行PWM时序如下图所示





  串行DAC时序如下图所示







  资料下载：http://www.stchip.com

  单片机控制参考代码：



  /****************************************************

  ;http://www.stchip.com

  ;OTP语音芯片串行二线模式测试程序

  ;主芯片:MPC82L52(1T)

  ;工作频率:6MHz

  ;适用型号:SC080G SC040G,SC020G SC010G,SC080 SC040...

  ;亿矽特科技

  ****************************************************/



  include "REG_MPC82L52.H"

   #include <stdio.h>





  void delay_ms(unsigned int count) ;

  void delay_us(unsigned int count);

  void SC_Speech(unsigned char cnt);



  /**************端口定义*****************/

  sbit SC_RST=P3^0;      //P3.0是脉冲复位脚

  sbit SC_DATA=P3^1;     //P3.1是脉冲数据脚



  /*************主程序****************/

  main (void)

  {

    SC_DATA=0;

    SC_RST=1;

    delay_us(100);            //上电复位防止干扰发声芯片放音

    SC_RST=0;

    delay_us(100);

    while(1)

    {

  SC_Speech(8);      //发8个触发信号,发第8段声音

  delay_ms(5000);    //延时放音时间5秒

     }

  }

  /**************************************

  ;延时X毫秒

  ;不同的工作环境,需要调整此函数

  ;入口参数:count

  ;出口参数:无

  **************************************/

  void delay_ms(unsigned int count)

  {

   unsigned int i,j;

   for(i=0;i<count;i++)

   {

      for(j=0;j<500;j++);

   }

  }

  /**************************************

  ;延时X微秒

  ;不同的工作环境,需要调整此函数

  ;入口参数:count

  ;出口参数:无

  **************************************/

  void delay_us(unsigned int count)

  {

   unsigned int i,j;

   for(i=0;i<count;i++)

   {

      for(j=0;j<2;j++);

   }

  }

  /**************************************

  ;控制地址段放音

  ;入口参数:cnt;

  ;出口参数:无

  **************************************/

  void SC_Speech(unsigned char cnt)

  {

       unsigned char i;



       SC_RST=1;

       delay_us(100);

       SC_RST=0;

       delay_us(100);                     //DAC为50MS

       for(i=0;i < cnt;i++)

       {

          SC_DATA=1;             //数据脉冲高

          delay_us(100);         //延时100US

          SC_DATA=0;             //数据脉冲低

          delay_us(100);         //延时100US

       }



  }
