语音ASIC
充电站语音芯片 SC1050
-
- 型号SC1050
- 品牌STChip
- 价格
详细描述
一 、 概述
SC1050是开发应用于电动车充电站的新型语音芯片，外围元件少,电路简单,控制方便,成本低.
二、电气特性
1. 电源电压： 2.4 ～ 5 V
2. 静态电流： Isb ：≤5 µA
3. 工作电流： Iop ： 2m A(no load)
4. 音频输出方式： PWM输出( D/A 输出 定做 ）,
5. 工作温度： - 0 ℃ ~ ＋ 7 0 ℃

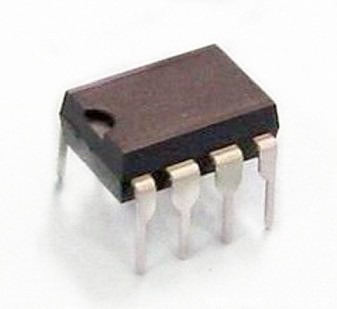

6. 封装形式：DIP8/SOP8
三 、 引脚功能
脚号 | 名称 | 功能 |
1 | RST | 脉冲计数复位 |
2 | CNT | 脉冲触发信号 |
3 | BUSY | 工作状态反馈( 注可设成脉冲复位脚 ) |
4 | VSS | 电源负 |
5 | PWM 2/DAC | 电源负 |
6 | PWM1 | DAC信号输出 |
7 | V DD 5 | 4. 5V输入电源 |
8 | VDD | 3V输入电源 |
注：如LM7805稳压5V供电在须增加IN4148等二极管降压。如线路上串接有大电容，在7脚接一个4.7K电阻加快复位时间.
四 、 原理图:

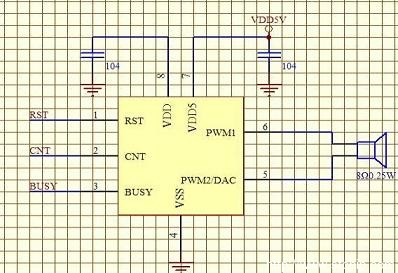

PWM典型应用电路

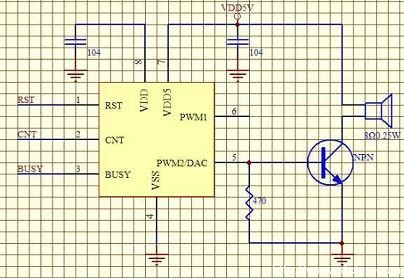

DAC典型应用电路 .

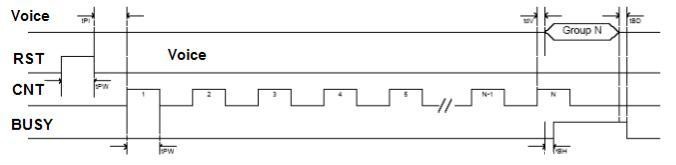

五 、 时序图:
每次发脉冲触发信号前先发RST复位脉冲计数器大于100us，等待 1 00 u s 后，再发触发信号,发第N个触发信号放第N段语音.
Symbol | Characteristic | Rating | Unit | ||
Min. | Typ. | Max. | |||
tdb | Key Trigger debounce time (long) | 14 |
|
| ms |
tdb | Key Trigger debounce time (short) | 50 |
|
| us |
tgr | Key Trigger Pulse width |
|
|
|
|
tPW | Serial Mode Input Pulse Width | 100 |
|
| us |
tPI | The interval of two pulse | 100 |
|
| us |
tBH | Busy signal output hold time | 200 |
|
| us |
tBD | Busy signal output delay time | 200 |
|
| us |
tdV | Voice ouput delay time | 200 |
|
| us |
六 、 语音内容(1):可按客户要求定做内容.
地址 | 语音内容 |
1 | 无 |
2 | 你好！欢迎使用电动车充电站，请投币！ |
3 | 现在开始充电，请稍候！ |
4 | 正在充电，请稍候！ |
5 | 充电联接线已脱落，请检查电池联接线。 |
6 | 充电已完成，请断开联接线，谢谢！ |
7 | 充电投币已满请勿再投币。 |
8 | 欢迎下次使用，祝你一路顺风！ |
语音内容(2):
地址 | 语音内容 |
1 | 您好！欢迎使用电动车快速充电站，请投币； |
2 | 现在开始充电，请稍候； |
3 | 正在充电，请稍候； |
4 | 充电联接线已脱落，请检查电池联接线； |
5 | 充电已完成，请断开联接线，谢谢！欢迎下次使用，祝您一路顺风，再见！ |
6 | 抱歉，快速充电站最多投币数为三元； |
7 |
|
8 |
|
中文数据手册下载：SC1050.PDF
