语音ASIC
电子称语音芯片 SC1010B
-
- 型号SC1010B
- 品牌STChip
- 价格
详细描述
一、概述
SC1010B是开发的语音电子称的新型语音芯片，采用台湾语音母体，真人语音报数，外围元件少,电路简单,控制方便,成本低.主要应用于语音电子秤、计重秤等语音衡器。
二、电气特性
1.电源电压VDD：2.4～3.6V
2.静态电流： Isb ：≤5µA
3.工作电流： Iop ：2m A(no load)
4.音频输出方式：PWM（D/A）输出 8欧0.5W 喇叭
5.工作温度：-0℃~＋70℃

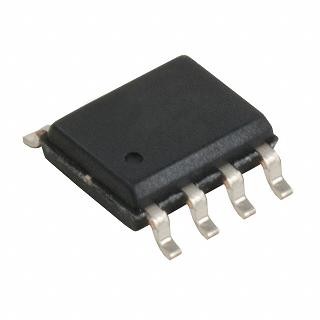

6.封装形式：DIP8/SOP8
三、引脚功能
脚号 | 名称 | 功能 |
1 | RST | 脉冲计数复位 |
2 | CNT | 脉冲触发信号 |
3 | BUSY | 工作状态反馈 |
4 | IO | NC |
5 | VSS | 电源负 |
6 | PWM1 | NC |
7 | VDD | 电源正 |
8 | PWM2/DAC | DAC信号输出 |
注:NC脚悬空不接.
四、原理图:

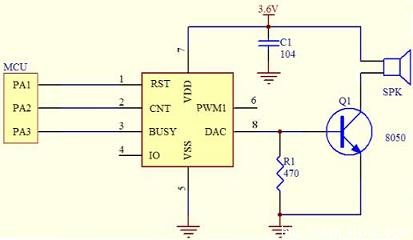

D/A输出接法
PWM输出接法
典型应用电路

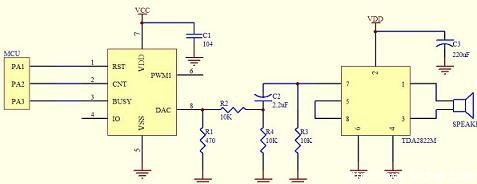

外接功放应用电路
五、时序图:
每次发脉冲触发信号前先发RST复位脉冲计数器大于100us(DAC或大于32段为15ms)，等待100us后，再发触发信号,发第N个触发信号放第N段语音.
Symbol | Characteristic | Rating | Unit | ||
Min. | Typ. | Max. | |||
tdb | Key Trigger debounce time (long) | 14 |
|
| ms |
tdb | Key Trigger debounce time (short) | 50 |
|
| us |
tgr | Key Trigger Pulse width |
|
|
|
|
tPW | Serial Mode Input Pulse Width | 100 |
|
| us |
tPI | The interval of two pulse | 100 |
|
| us |
tBH | Busy signal output hold time | 200 |
|
| us |
tBD | Busy signal output delay time | 200 |
|
| us |
tdV | Voice ouput delay time | 200 |
|
| us |
六、语音内容V1:(可安客户要求定做):
地址 | 语音内容 | 地址 | 语音内容 |
1 | 无 | 14 | 千 |
2 | 0 | 15 | 点 |
3 | 1 | 16 | 元 |
4 | 2 | 17 | 角 |
5 | 3 | 18 | 分 |
6 | 4 | 19 | 单价 |
7 | 5 | 20 | 公斤 |
8 | 6 | 21 | 金额 |
9 | 7 | 22 | 重量 |
10 | 8 | 23 | 总计 |
11 | 9 | 24 | 您好！ |
12 | 十 | 25 | 谢谢！ |
13 | 百 |
|
|
语音内容V2:
中文数据手册下载：SC1010B.PDF
