单片机一线控制255段可调音量OTP语音芯片SC50X0B系列

SC5040B是最新推出多功能单芯片4位CMOS控制器语音芯片，提供4通道的语音/Midi 合成功能，语音合成方式采用先进的高音质ADPCM算法，最高采样率可达CD音质44.1kHz，且硬件有16级的音量控制 。具有3个I/O输入输出，两种音频输出方式.PWM输出和DAC输出,精准的+/-1%内部震荡，不需要加外部震荡，具备超低功耗待机和简易编程功能。外围元件少成本低，性能稳定，抗干扰强，控制简单的一次性编程（OTP）语音芯片。在6KHz采样频率最大可以录制40秒语音及和弦MIDI音乐。两种控制方式,按键模式和一线串行控制模式，最大可以分255段语音.可将不同的语音资料写录进芯片ROM中. 可应用在很多领域，例如：电子琴、高级玩具、儿童学习机、防盗设备、智能家电、保健与理疗产品、仪器仪表，以及各类自动控制系统等。

2、产品特点:

(1) 可编程一次性烧录（OTP）语音芯片.

(2) 语音长度可达40秒（6KHz采样率）.

(3) 音频输出方式为DAC接外部功放和PWM直接驱动8欧0.5W喇叭或蜂鸣片.

(4)内部集成时钟振荡器.

(5)具有按键控制模式、一线串行控制模式，可利用MCU/IR/RF发送地址码控制相应语音播放，也具备播放\停止、循环、音量等指令。

(6)最大可存放1536个语音文件.

(7)最多可加载255段语音.

(8)任一输入脚可分别选择 7种不同的触发方式组合；

(9)支持播放最大44.1K下不同采样率的语音文件及和弦MIDI音乐；

(10)支持BUSY状态输出功能；

(11)支持低压复位(LVR)功能；

(12)工作电压：DC 2.0～5.5V。

(13)SOP8封装

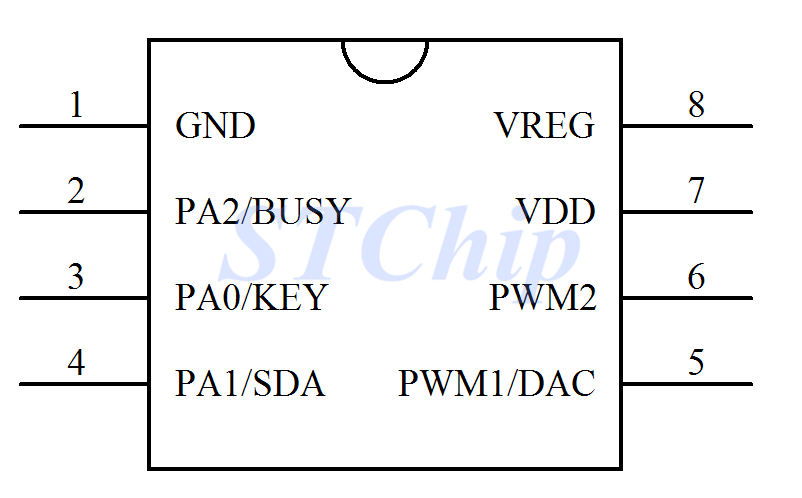

3、引脚:

应用电路:

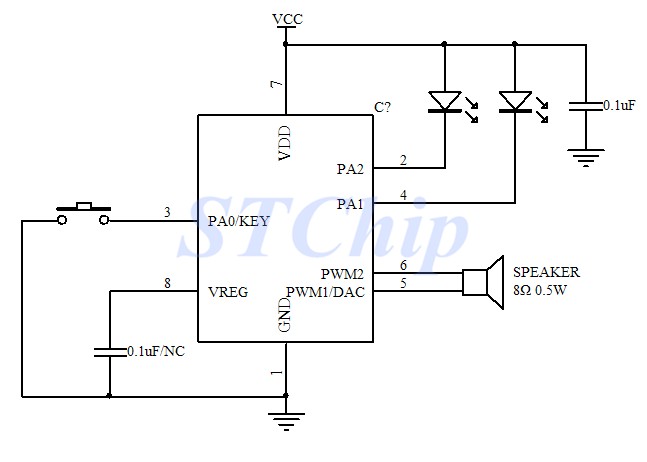

7.1、按键控制模式(PWM)

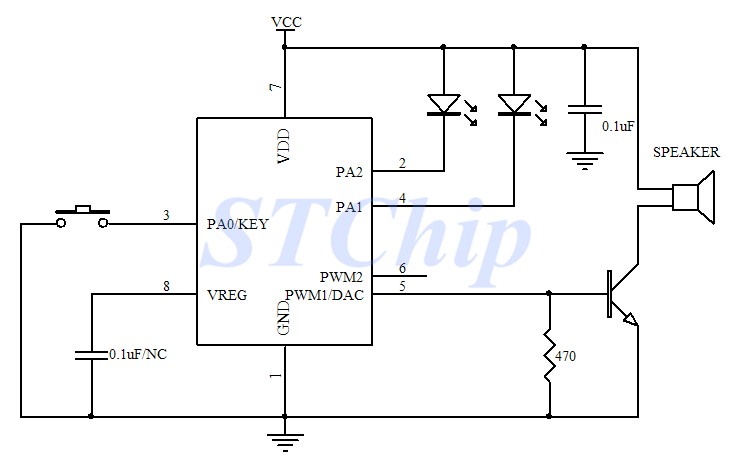

7.2、按键控制模式(DAC)

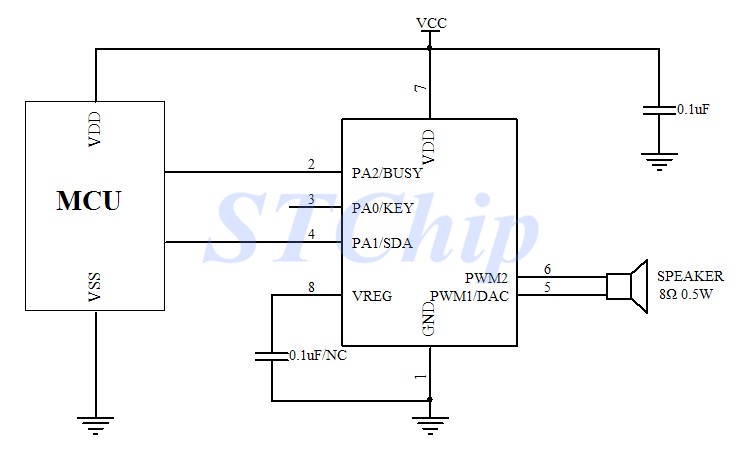

7.3、串行控制模式(PWM):

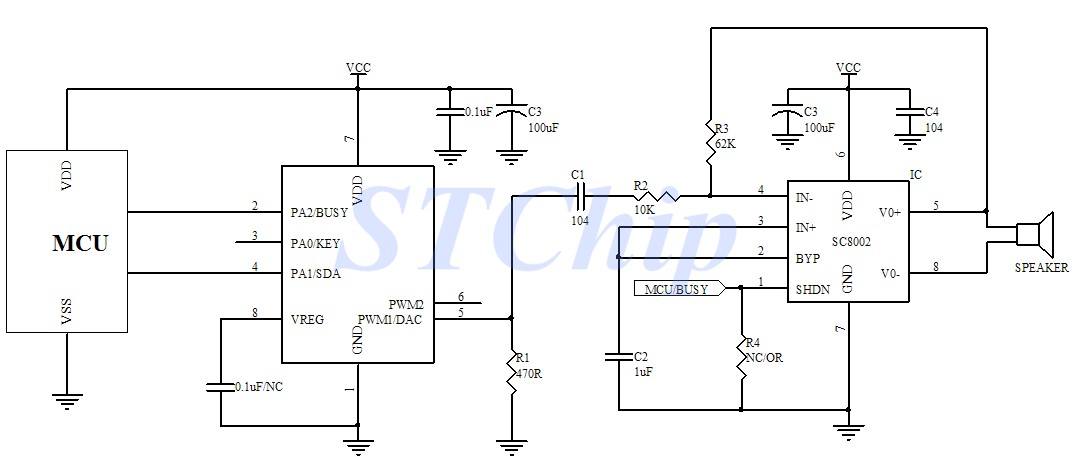

7.5、DAC输出接功放电路:

6.2.1串行控制时序图：

 SDA发送2ms-8ms低电平再发送高低电平3：1或1：3信号且数据低位先送。时序范围为200us：600us到500us：1500us。如上图发送的是56H。

6.3、数据与语音的对应关系

6.4、程序范例:

void SC50X0B_SDA(unsigned char data)

{

    unsigned char i;

     SDA = 0;

     delay_ms(3);

     for(i=0;i < 8;i++)

     {

        SDA = 1;

        if(data & 0x01)

        {

           delay_us(1200);

           SDA = 0;

           delay_us(400);

        }

        else

        {

           delay_us(400);

           SDA = 0;

           delay_us(1200);

        }

        data >>= 1;

     }

      SDA = 1;

      delay_us(200);

}
