SC0X0G系列

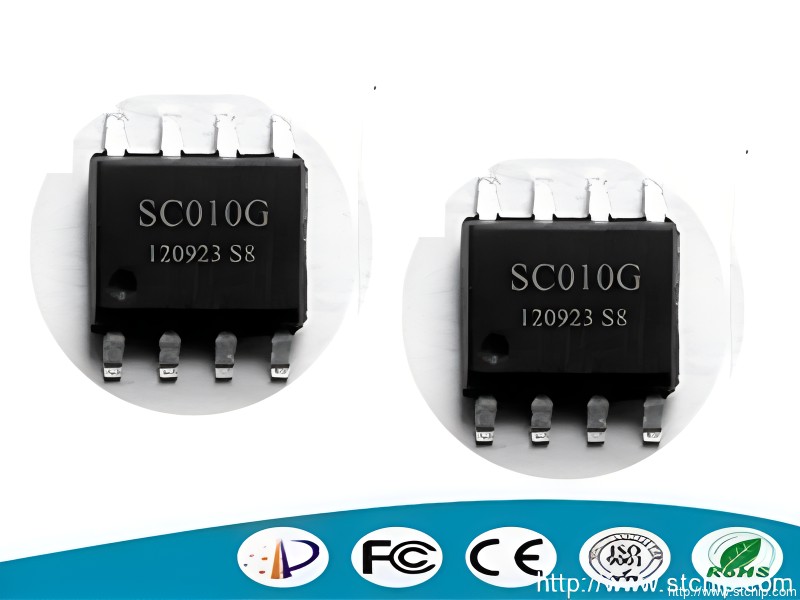

10秒 62段 OTP语音芯片 SC010G

10秒 62段 OTP语音芯片 SC010G
  • 型号SC010G
  • 品牌STChip
  • 价格

详细描述

SC010G是专为单片机芯片开发语音功能的一款音质高,成本低,性能稳定,抗干扰强,控制简单,外围元件少的一次性编程(OTP)语音芯片,使用崁入式 OTP EPROM 架构,具2个输入口,2个 I/O 脚,音频输出有 PWM和DAC模式。在 6KHz 采样频率最大可以录制10秒语音  两种控制方式 , 按键模式最大可以分63段语音 , 串行脉冲控制模式最大可以分62 段语音 . 可将不同的语音资料写录进芯片 ROM  可应用在很多领域,例如:电子琴、高级玩具、儿童学习机、防盗设备、智能家电、保健与理疗产品、仪器仪表,以及各类自动控制系统等。



2、 产品特点 :

(1) 可编程一次性烧录( OTP 语音芯片 .

(2) 语音长度可达10秒( 6KHz 采样率) .

(3) 音频输出方式为 DAC接外部功放或 PWM 直接驱动8欧0.5W 喇 叭或蜂鸣片 .

(4) 内部集成时钟振荡器 .

(5) 具有按键控制模式、MCU串行控制模式 .

(6) 最大可存放700个语音文件 .

(7) 按键方式最多可加载63段语音;OKY1、OKY2、 I O3、 I O4分别指定 32 、29、 1 、1段语音 ; 串行控制模式最多可支持6 2 段语音 .

(8) 触发防抖时间: 50us (串行)和 10ms (按键);

(9) 任一输入脚可分别选择 7  不 同的触发方式组合;

(10) 支持播放不同采样率的语音文件;

(11) 支持 BUSY 状态输出功能;

(12) 支持低压复位 (LVR) 功能;

(13) 工作电压: DC 2 . 4~3.6 V

(14)DIP8/SOP8封装。



语音芯片







串行控制模式



串行控制模式是通过在 DATA 线上发送不同的脉冲数量以达到控制语音地址的目的,该控制模式具有控制端口少,可控制语音地址数量多等优点。常用于 MCU控制的场合。如串行PWM控制时,先发送 100us 的高电平 RESET 信号,等待100us 后 DATA 发送 N 个 100us 的脉冲信号 , 发送完脉冲信号后等待 200us开始播放第 N 地址语音, BUSY 脚输出高电平 .





串行控制模式(PWM)电路:

语音芯片电路图

串行控制模式(DAC)电路:

单片机语音芯片电路图



串行PWM时序如下图所示

语音芯片控制

串行DAC时序如下图所示

语音芯片控制



数据手册下载



 中文:SC010G.PDF

 英文SC010G_EN.PDF
