SC8XXX系列

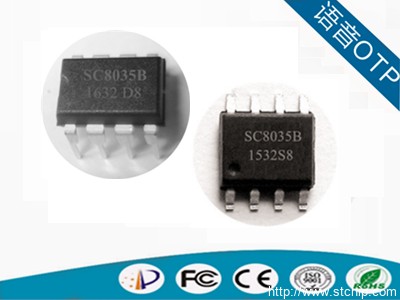

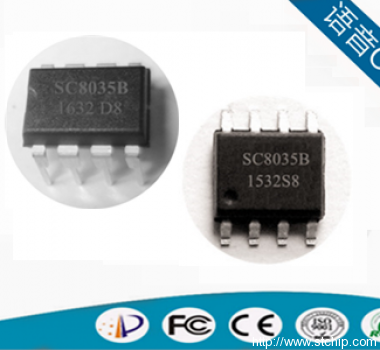

35秒 128段 OTP语音芯片 SC8035B

35秒 128段 OTP语音芯片 SC8035B
35秒 128段 OTP语音芯片 SC8035B 35秒 128段 OTP语音芯片 SC8035B
  • 型号SC8035B
  • 品牌STChip
  • 价格

详细描述

 SC8035B是一颗单芯片CMOS一次性编程语音芯片,使用最新崁入式EPROM架构的OTP (One Time Programmable)语音晶元,具有1个Input脚和 2个I/O脚,用精准的内阻震荡故需外加震荡电阻,只有一组PWM输出,故无须再加任何件。语音合成方式为4-bit Advanced LOG-PCM,语音还原度高, 在6KHz采样频率最大可以录制35秒语音,两种控制方式,按键模式最大可以分128段语音,串行脉冲控制模式最大可以分127段.可将不同的语音资料写录进芯片ROM中.可应用在很多领域,例如:电子琴、高级玩具、儿童学习机、防盗设备、智能家电、保健与理疗产品、仪器仪表,以及各类自动控制系统等。





2、产品特点:

(1) 可编程一次性烧录(OTP)语音芯片.

(2) 语音长度可达35秒(6KHz采样率).

(3) PWM音频输出方式可直接驱动8欧0.5W叭或蜂鸣片.

(4)内部集成时钟振荡器.

(5)具有按键控制模式、MCU串行控制模式.

(6)最大可存放1536个语音文件.

(7)按键方式最多可加载128段语音;OKY、IO1、IO2分别指定 127、1、1段语音;串行控制模式最多支持127段语音.

(8) 触发防抖时间:50us(串行)和10ms(按键);

(9)任一输入脚可分别选择 7种同的触发方式组合;

(10)支持播放不同采样率的语音文件;

(11)支持BUSY状态输出功能;

(12)支持低压复位(LVR)功能;

(13)工作电压:DC1.8~5.5V。

(14)DIP8/SOP8封装。





深圳语音ic引脚



序号

名称

功能

1

Vreg

内部稳压器输出

2

PWM2

PWM音频输出

3

PWM1

PWM音频输出

4

V DD

电源输入端

5

VSS

电源地

6

IO1/RST

输入输出口/串行脉冲复位脚

7

OKY/ DATA

输入口/串行触发计数脚

8

IO2/BUSY

输入输出口/串行BUYS信号





串行控制模式



串行控制模式是通过在 DATA 线上发送不同的脉冲数量以达到控制语音地址的目的,该控制模式具有控制端口少,可控制语音地址数量多等优点。常用于 MCU 控制的场合。如串行PWM控制时,先发送 100us 的高电平 RESET 信号,等待 100us后 DATA 发送 N 个 100us 的脉冲信号 , 发送完脉冲信号后等待 200us 开始播放第 N 地址语音, BUSY 脚输出高电平 .





按键控制模式电路:

深圳语音ic开发

串行控制模式电路:

深圳语音ic电路



串行PWM时序如下图所示

语音芯片时序



程序范例



/**************************************

;控制地址段放音

;入口参数:cnt=要触发放音的地址

;出口参数:无

**************************************/

void SC_Speech(unsigned char cnt)

{

     unsigned char i;



     SC_RST=1;

     delay_us(100);

     SC_RST=0;

     delay_us(100);

     for(i=0;i < cnt;i++)

     {

        SC_DATA=1;             //数据脉冲高

        delay_us(100);         //延时100US

        SC_DATA=0;             //数据脉冲低

        delay_us(100);         //延时100US

     }

}

应用范围:

家电行业:电磁炉、电饭煲、冰箱、洗衣机、空调、风扇等等

安防报警:倒车雷达、叉车报警器、家庭防盗等

医疗器械:弱视治疗仪、血压计、臭氧治疗仪等等

广告媒体:语音广告牌、镜子广告机、迎宾器等等

玩具系列:语音识别、小汽车,布娃娃等等

智能交通:一卡通设备、红绿灯提醒等等

交通工具:语音电动车,语音公交站等



数据手册下载



中文数据手册下载:SC8035.PDF

英文数据手册下载:SC8035_EN.PDF
