语音报数芯片 SC2010B

语音报数芯片 SC2010B
语音报数芯片 SC2010B 展示图片2
  • 型号SC2010B
  • 品牌STChip
  • 价格

详细描述

 SC2010B是深圳亿矽特公司开发的一款真人语音报数芯片,采用台湾最新语音母体,真人语音报数,音质好,外围元件少,电路简单,控制方便,成本低是替代ISD4004,ISD1415系列的语音芯片.主要应用于各种数显仪表,仪器报数场合。

二、电气特性

1.电源电压VDD:2.4~3.6V

2.静态电流: Isb :≤5µA

3.工作电流: Iop :2m A(no load)

4.音频输出方式: D/A输出(可定PWM)  8欧0.5W 喇叭

5.工作温度:0~+70℃

6.封装形式:DIP8/SOP8

三、引脚功能

 语音芯片

脚号

名称

功能

1

RST

脉冲计数复位

2

CNT

脉冲触发信号

3

BUSY

工作状态反馈

4

IO

NC

5

VSS

电源负

6

PWM1

NC

7

VDD

电源正

8

PWM2/DAC

DAC信号输出

注:NC脚悬空不接.




四、原理图:

 语音芯片

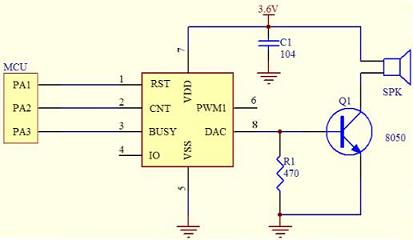

D/A输出接法

 电子称语音电路

PWM输出接法

典型应用电路

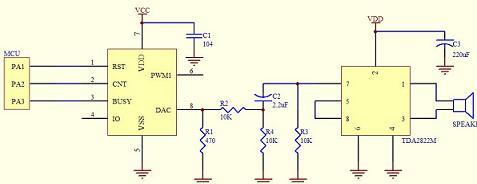

语音芯片

外接功放应用电路

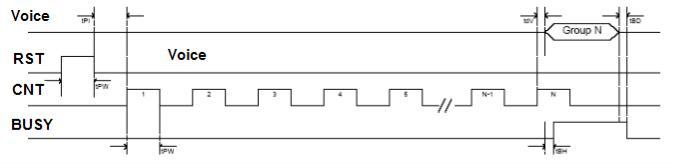

五、时序图:

每次发脉冲触发信号前先发RST复位脉冲计数器大于100us(DAC 为15MS),等待100us后,再发触发信号,发第N个触发信号放第N段语音.





 语音芯片  语音芯片



Symbol

Characteristic

Rating

Unit

Min.

Typ.

Max.

tdb

Key Trigger debounce time (long)

14





ms

tdb

Key Trigger debounce time (short)

50





us

tgr

Key Trigger Pulse width









tPW

Serial Mode Input Pulse Width

100





us

tPI

The interval of two pulse

100





us

tBH

Busy signal output hold time

200





us

tBD

Busy signal output delay time

200





us

tdV

Voice ouput delay time

200





us





六、下面是语音内容(可安客户要求定做):



地址

语音内容

地址

语音内容

1

14

2

0

15

3

1





4

2





5

3





6

4





7

5





8

6





9

7





10

8





11

9





12





13





























































中文数据手册下载:SC2010B.PDF
